Светильник автотранспортный ТС-30

Технические характиристики - Светильник автотранспортный ТС-30

Фото скоро будет загружено
Автотранспортные светильники каталог ТС-30
Мощность, номинальная 5.25-8.4 Вт
(см. табл. модификаций)
Напряжение постоянное, номинальное12В или 24В
(см. табл. модификаций)
Выключательбез выключателя или с выключателем
(см. табл. модификаций)
Цвет свечения, КЦТ номинальная Белый от 4000К до 6000К
(см. табл. модификаций)
Освещенность на расст. 0,5м, номинальная450 - 1000 Лк
(см. табл. модификаций)
Категория размещения по ГОСТ 151501 или 2
(см. табл. модификаций)
Степени защиты, обеспечиваемые оболочками по ГОСТ 14254IP44-IP68
(см. табл. модификаций)
Материал корпусаСталь, поликарбонат

Применяемость

  • Салон легковых, легкогрузовых, грузовых автомобилей
  • Цельнометаллические фургоны
  • Автобусы, микроавтобусы
  • Кузова, фургоны, прицепы
  • Рефрижераторы, изотермический фургон
  • Кемперы (автодома, капли, караваны)
  • Специальная техника (трактора, погрузчики)
  • Передвижные мастерские и лаборатории, кунги
  • Жилые модули, вахтовые автобусы
  • Лодки, катера, яхты
  • Кабины канатных дорог
  • Некоторые модификации допустимо устанавливать снаружи автомобиля

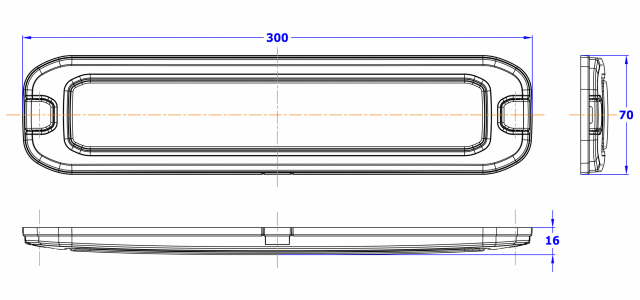

Габаритные размеры - Светильник автотранспортный ТС-30
Посадочное место СИЕУ.453755.030

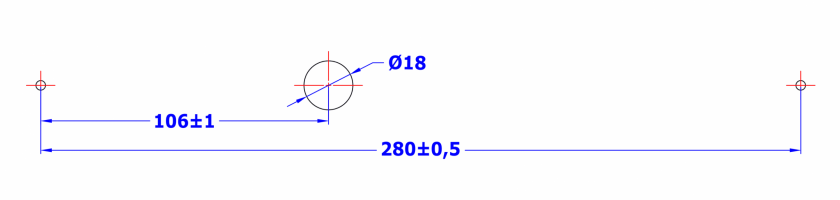

Размеры посадочных мест, способ крепления - Светильник автотранспортный ТС-30
  • Для установки светильника не требуется углубления в обшивке, светильник устанавливается на плоскость.
  • Для крепления светильника рекомендуется использовать самонарезающие винты 4,2х16 мм DIN968.
  • Головка винта закрывается декоративной заглушкой.
  • Жгут питания может быть размещен как под обшивкой, так и в кабель-канале на обшивке.
Посадочное место СИЕУ.453755.030 Светильник автотранспортный ТС-30
Описание - Светильник автотранспортный ТС-30
  • Источником света светильника являются светодиодный модули (СДМ). СДМ установлен на металлическое основание. Рассеиватель света выполнен из поликарбоната.
  • Светильник автотранспортный ТС-30 схож по конструкции со светильником автотранспортным ТС-6 и светильником автотранспортным ТС-26, но имеет увеличеные габаритные размеры. Светильник автотранспортный ТС-30 СИЕУ.453755.030 выпускается в нескольких световых режимах освещенность от 450Лк до 1000Лк.
  • В светильнике улучшено распределение света за счет применения нового поколения СДМ и переноса выключателя на боковую поверхность светильника.
  • Наше предприятие готово рассмотреть возможность разработки исполнений светильника по требованиям заказчика. Возможно производство почти всех вариантов исполнений как у светильника ТС-6.
Пиктограмма "Выключатель" СИЕУ.453755.006
Пиктограмма "Защита от влаги и пыли" СИЕУ.453755.006
Пиктограмма "Защита платы" СИЕУ.453755.006
Пиктограмма "Полная заливка" СИЕУ.453755.006
Пиктограмма "Освещенность" 450-1000 Лк
Пиктограмма "Напряжение" СИЕУ.453754.009
Пиктограмма "Относительная влажность" СИЕУ.453754.009
Пиктограмма "Температура" СИЕУ.453754.009
Пиктограмма "Категория размещения 1" СИЕУ.453755.006
Пиктограмма "Категория размещения 2" СИЕУ.453755.006

Модификации - Светильник автотранспортный ТС-30

базовый без выключателя
базовый с выключателем

12В, базовый без выключателя

Обозначениекол-во сидВыключательМощность, ВтТип
подключения		КЦТ, К, λ, нмОсвещенность
на расст. 0,5м, лк		Категория размещения ГОСТ 15150IP (лицевая/тыльная сторона корпуса/разъём)Примечание
СИЕУ.453755.03024нет5,28Тип №34000К6502IP44/IP40/IP20
СИЕУ.453755.030.0124нет5,28Тип №34300К5852IP44/IP40/IP20Дополнительная защита платы от влаги
СИЕУ.453755.030.0224нет5,28Тип №36000К4501IP68/IP68/IP20Корпус заполнен компаундом
СИЕУ.453755.030-0224нет8,04Тип №34000К10002IP44/IP40/IP20Повышенная освещенность, мощность
СИЕУ.453755.030-02.0124нет8,04Тип №34300К9002IP44/IP40/IP20Дополнительная защита платы от влаги. Повышенная освещенность, мощность
СИЕУ.453755.030-02.0224нет8,04Тип №36000К7001IP68/IP68/IP20Корпус заполнен компаундом. Повышенная освещенность, мощность

12В, базовый с выключателем

Обозначениекол-во сидВыключательМощность, ВтТип
подключения		КЦТ, К, λ, нмОсвещенность
на расст. 0,5м, лк		Категория размещения ГОСТ 15150IP (лицевая/тыльная сторона корпуса/разъём)Примечание
СИЕУ.453755.030-0424В8,04Тип №34000К10002IP44/IP40/IP20Повышенная освещенность, мощность
СИЕУ.453755.030-04.0124В8,04Тип №34300К9002IP44/IP40/IP20Дополнительная защита платы от влаги. Повышенная освещенность, мощность
СИЕУ.453755.030-0724В5,28Тип №34000К6502IP44/IP40/IP20
СИЕУ.453755.030-07.0124В5,28Тип №34300К5852IP44/IP40/IP20Дополнительная защита платы от влаги
базовый без выключателя
базовый с выключателем

24В, базовый без выключателя

Обозначениекол-во сидВыключательМощность, ВтТип
подключения		КЦТ, К, λ, нмОсвещенность
на расст. 0,5м, лк		Категория размещения ГОСТ 15150IP (лицевая/тыльная сторона корпуса/разъём)Примечание
СИЕУ.453755.030-0124нет5,52Тип №34000К6502IP44/IP40/IP20
СИЕУ.453755.030-01.0124нет5,52Тип №34300К5852IP44/IP40/IP20Дополнительная защита платы от влаги
СИЕУ.453755.030-01.0224нет5,52Тип №36000К4501IP68/IP68/IP20Корпус заполнен компаундом
СИЕУ.453755.030-0324нет8,4Тип №34000К10002IP44/IP40/IP20Повышенная освещенность, мощность
СИЕУ.453755.030-03.0124нет8,4Тип №34300К9002IP44/IP40/IP20Дополнительная защита платы от влаги. Повышенная освещенность, мощность
СИЕУ.453755.030-03.0224нет8,4Тип №36000К7001IP68/IP68/IP20Корпус заполнен компаундом. Повышенная освещенность, мощность

24В, базовый с выключателем

Обозначениекол-во сидВыключательМощность, ВтТип
подключения		КЦТ, К, λ, нмОсвещенность
на расст. 0, 5м, лк		Категория размещения ГОСТ 15150IP (лицевая/тыльная сторона корпуса/разъём)Примечание
СИЕУ.453755.030-0524В8,4Тип №34000К10002IP44/IP40/IP20Повышенная освещенность, мощность
СИЕУ.453755.030-05.0124В8,4Тип №34300К9002IP44/IP40/IP20Дополнительная защита платы от влаги. Повышенная освещенность, мощность
СИЕУ.453755.030-0824В5,52Тип №34000К6502IP44/IP40/IP20
СИЕУ.453755.030-08.0124В5,52Тип №34300К5852IP44/IP40/IP20Дополнительная защита платы от влаги
